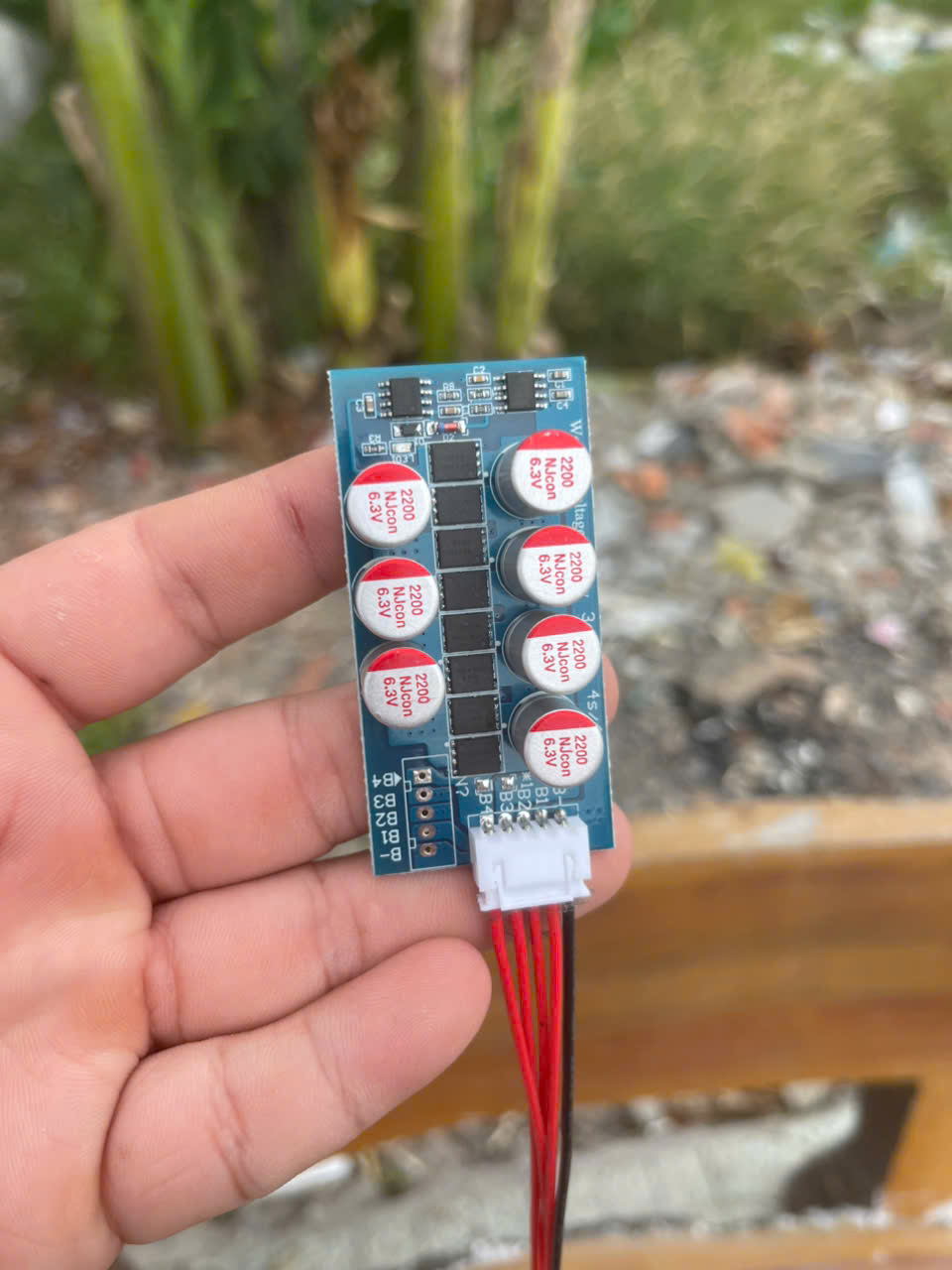

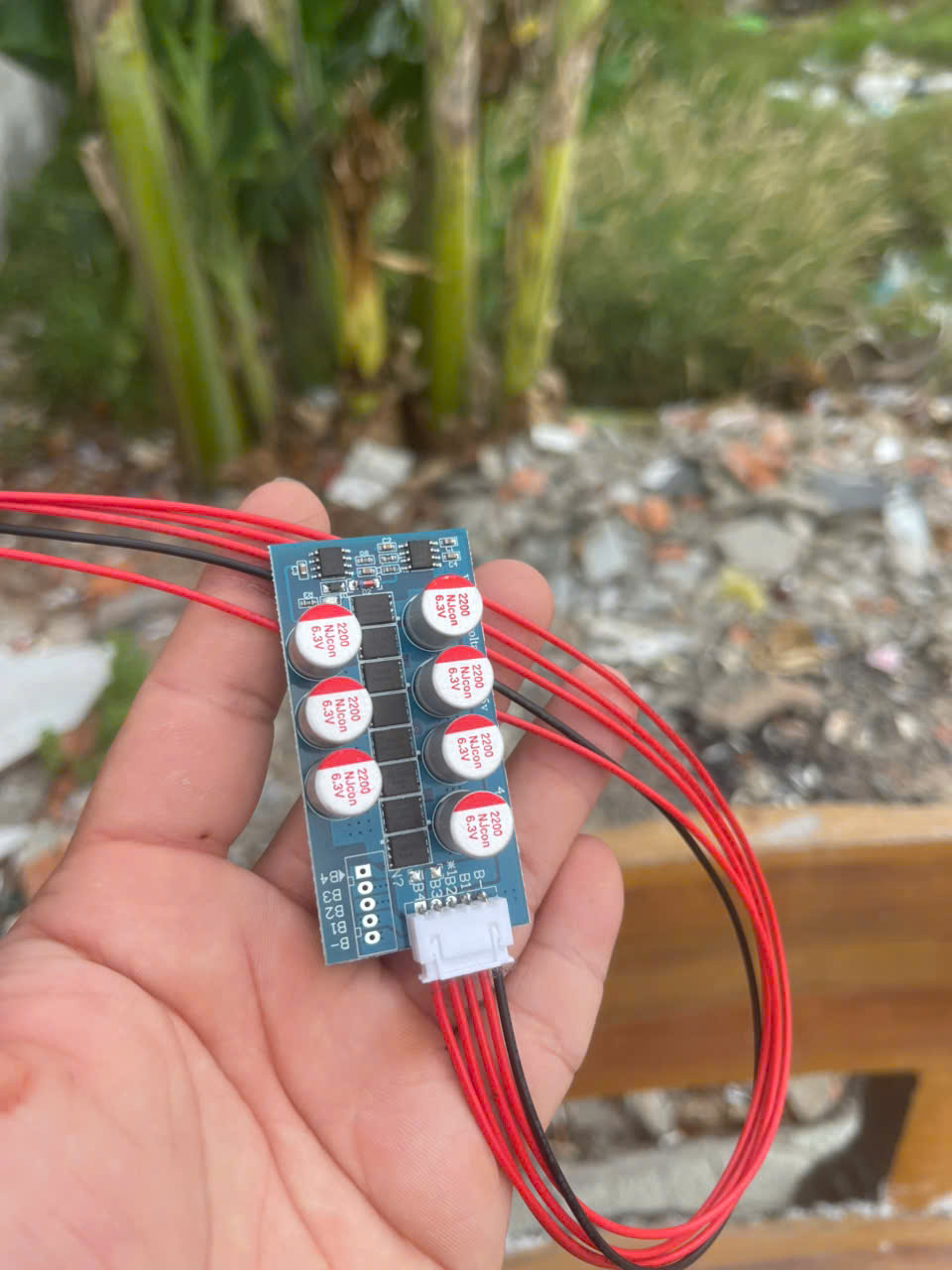

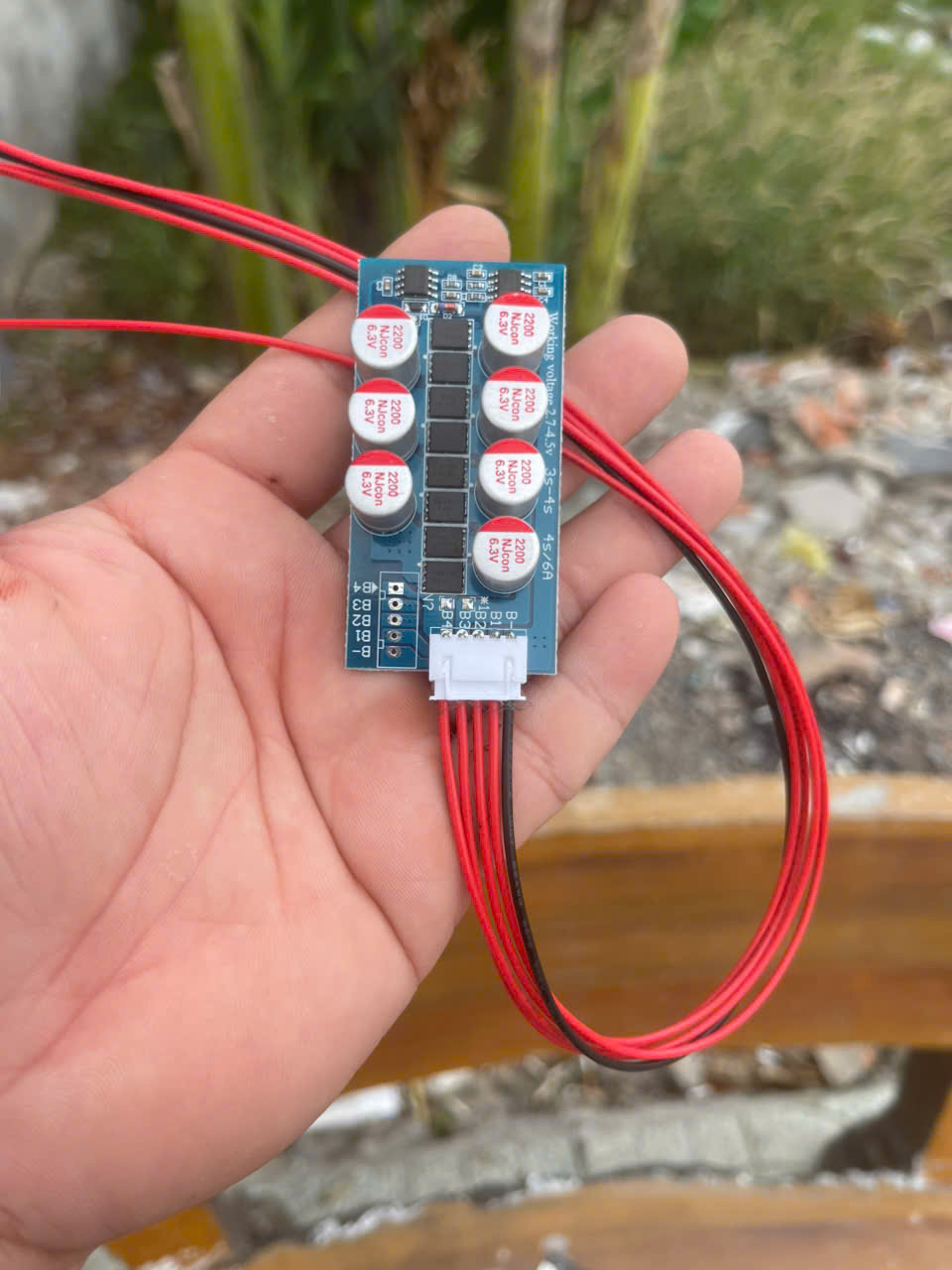

Mạch cân bằng chủ động, mạch cân bằng pin 5.5A 4S

MẠCH CÂN BẰNG CHỦ ĐỘNG ĐIỆN DUNG HOÀN TOÀN MỚI, CHẤT LƯỢNG TỐT. SHOP ĐIỆN NĂNG 34 KIỂM TRA HOẠT ĐỘNG TỐT TRƯỚC KHI XUẤT HÀNG.

MẠCH CÂN BẰNG CÓ THỂ HỎNG NẾU ĐẤU NỐI SAI
VÌ VẬY SHOP TỪ CHỐI ĐỔI TRẢ TRONG TẤT CẢ CÁC TRƯỜNG HỢP

Quý khách nên cân nhắc tìm hiểu trước khi đặt hàng
....................................................................................
Mạch cân bằng pin cho các khối pin : 4S 12V

+ Nguyên lý hoạt động : 5A
👉 Mạch cân bằng chủ động có điện áp làm việc : 1,8V - 4,5V
👉 Dòng cân bằng max 5,5A. Điện áp các cell pin chênh lệch càng nhiều thì dòng càng cao và ngược lại.
👉 Mạch cân bằng toàn bộ pin. Điện áp sai biệt hoạt động 5mV. Khác với cân bằng liền kề.
👉 Mạch cân bằng khi điện áp các cell pin bị lệch áp khi sạc và xả.
👉 Mạch cân bằng lấy điện các cell có điện áp cao chuyển cho cell có điện áp thấp hơn.
👉 Dòng điện tắt nguồn, khi ngủ nhỏ hơn 0,1ma
👉 Dòng tỉnh 12mA. Áp dụng cho pin từ 50AH đến 300AH
👉 Mạch cân bằng điện dung cân bằng cho tất cả các loại pin lithium

+ Lắp đặt và đấu nối mạch cân bằng
1. Không kết nối mạch cân bằng và dây tín hiệu trong quá trình lắp đặt.
2. Lắp dây tín hiệu mạch cân bằng : Dây đen vào cực - của khối pin. Dây B1 (kế dây đen) đấu vào cực + của
   cell pin 1. Dây B2 (kế dây B1) đấu vào cực + của cell pin 2..... làm tương tự đến cuối cùng.
3. Dây tín hiệu dư : băng keo lại từng dây hoặc cắt bỏ. Nếu để đầu dây chạm với nhau hay chạm mạch, mạch
   cân bằng sẽ hỏng.
4. Kiểm tra sau khi lắp : Sau khi lắp xong. Đo điện áp từng cặp dây tại dầu JACK (đen+B1, B1+B2....) ghi ra
    giấy. Đo đến cặp dây cuối.
5. Kiểm tra cuối cùng : xem lại điện áp từng cặp dây nằm trong dãy cho phép hay không (1,8V-4,5V). Xem có
   sai cực điện áp (+ -). xem các dây đã đấu nối chắc chắc ăn điện để cấp nguồn?. Nếu có vấn đề thì quay
   lại bước 2.
6. Đưa mạch vào hoạt động : Gim JACK cấp nguồn lưu ý ghim dây đen chạm mạch trước để mạch nhận được
   tín hiệu - (mass) để từ đó cấp điện chuẩn cho các linh kiện. Nếu không mạch sẽ hỏng

Mạch cân bằng chủ động điện dung cân bằng toàn bộ cell. Là mạch cân bằng tốt nhất trên thị trường.
