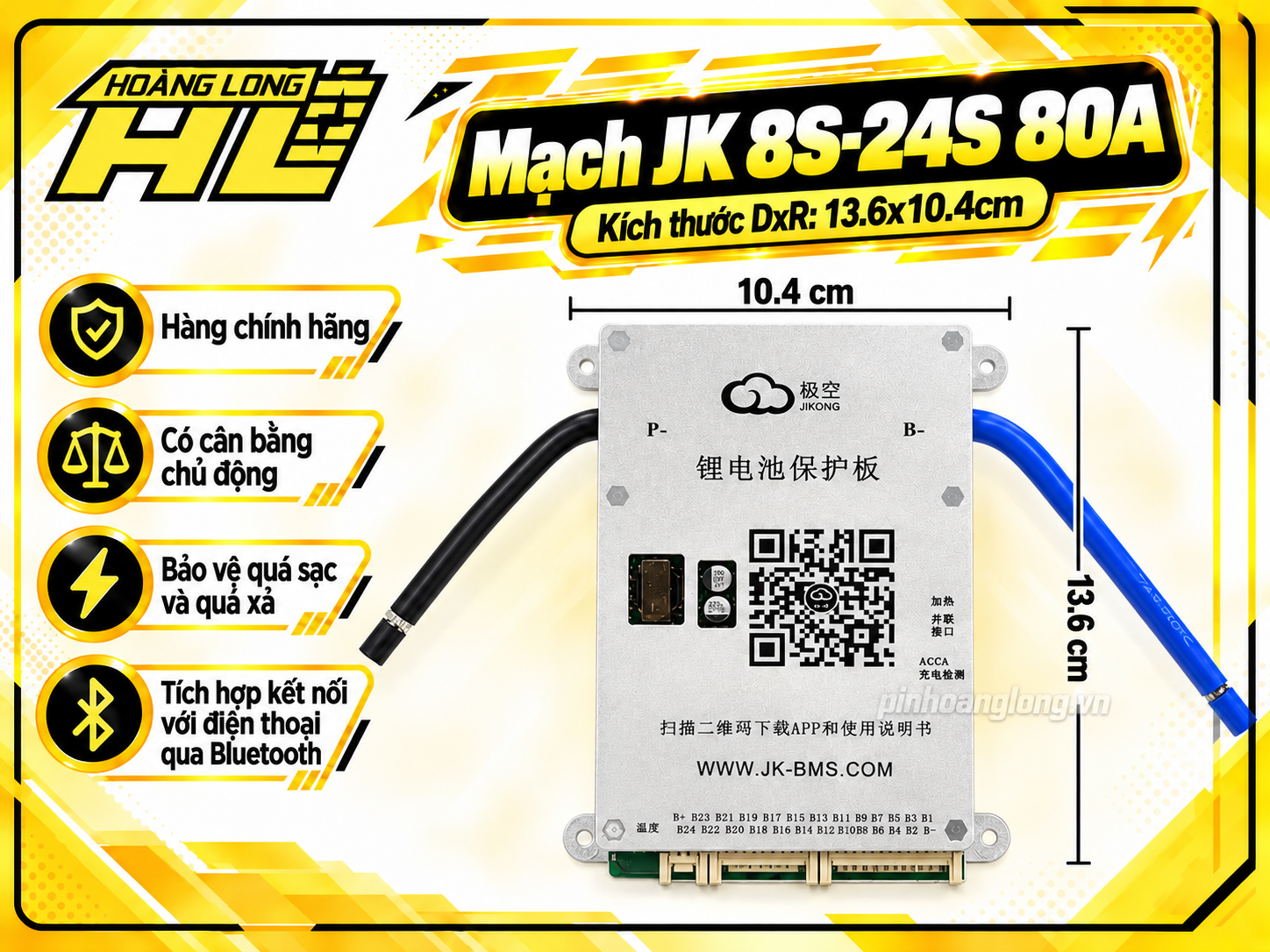

Mạch JK BMS 8S–24S 80A Cân Bằng Chủ Động 0.6A – Bluetooth Thông Minh

Mạch JK BMS 8S–24S 80A Cân Bằng Chủ Động 0.6A – Bảo Vệ Pin Lithium Thông Minh

Mạch JK BMS 8S–24S 80A cân bằng chủ động 0.6A là thiết bị quản lý pin thông minh thuộc dòng JK BMS (Jikong), được thiết kế để quản lý và bảo vệ các bộ pin lithium sử dụng nhiều cell nối tiếp.

Mạch hỗ trợ pin LiFePO4 8S–24S, Lithium-ion 7S–24S và LTO 14S–24S. Với dòng sạc xả liên tục 80A cùng công nghệ cân bằng chủ động Active Balance 0.6A, sản phẩm đáp ứng nhu cầu sử dụng trên xe điện, bộ pin lưu trữ năng lượng và nhiều hệ thống điện có thông số tương thích.

Điểm nổi bật của mạch JK BMS 80A là khả năng theo dõi điện áp từng cell, giám sát dòng điện, nhiệt độ và tùy chỉnh thông số bảo vệ thông qua kết nối Bluetooth với điện thoại.

Ưu điểm nổi bật của mạch JK BMS 8S–24S 80A

✅ Cân bằng chủ động 0.6A – Active Balance: Công nghệ cân bằng chủ động giúp chuyển năng lượng giữa các cell có điện áp chênh lệch, hỗ trợ giảm tình trạng lệch áp và giúp bộ pin hoạt động đồng đều hơn.

✅ Dòng sạc xả liên tục 80A: Phù hợp với các hệ thống pin có dòng tải lớn, đáp ứng nhu cầu sử dụng trên xe điện, thiết bị điện và hệ thống lưu trữ năng lượng có dòng hoạt động tương thích.

✅ Hỗ trợ nhiều cấu hình pin: Tương thích với bộ pin LiFePO4 từ 8S đến 24S, giúp người dùng linh hoạt lựa chọn cấu hình phù hợp với từng ứng dụng.

✅ Kết nối Bluetooth thông minh: Theo dõi điện áp tổng, điện áp từng cell, dòng sạc xả, nhiệt độ và trạng thái hoạt động của bộ pin thông qua ứng dụng JK BMS.

✅ Tùy chỉnh thông số bảo vệ: Cho phép người dùng cài đặt ngưỡng bảo vệ quá áp, thấp áp, quá dòng và các thông số khác phù hợp với đặc tính từng loại cell pin.

✅ Bảo vệ pin toàn diện: Hỗ trợ bảo vệ quá sạc, quá xả, quá dòng, ngắn mạch và nhiệt độ bất thường, góp phần nâng cao độ an toàn trong quá trình sử dụng.

✅ Ứng dụng linh hoạt: Có thể sử dụng cho bộ pin xe điện, pin lithium đóng theo yêu cầu, hệ thống điện mặt trời và các hệ thống lưu trữ năng lượng.

Thông số kỹ thuật mạch JK BMS 8S–24S 80A

• Tên sản phẩm: Mạch JK BMS 8S–24S 80A Cân Bằng Chủ Động 0.6A
• Thương hiệu: JK BMS – Jikong
• Model tham chiếu: JK-BD6A24S8P
• Cấu hình LiFePO4: 8S–24S
• Cấu hình Lithium-ion: 7S–24S
• Cấu hình LTO: 14S–24S
• Dòng xả liên tục: 80A
• Dòng sạc liên tục tối đa: 80A
• Dòng xả cực đại theo thông số model: 150A (không phải dòng liên tục)
• Dòng cân bằng chủ động: 0.6A
• Công nghệ cân bằng: Active Balance – Cân bằng chủ động
• Điện áp hoạt động của mạch: 20–100V
• Điện trở mạch chính: Khoảng 1.2mΩ
• Kết nối: Bluetooth
• Ứng dụng quản lý: JK BMS trên Android và iOS
• Theo dõi điện áp: Điện áp tổng và điện áp từng cell
• Giám sát nhiệt độ: Hỗ trợ 3 cảm biến nhiệt độ
• Chức năng bảo vệ: Quá sạc, quá xả, quá dòng, ngắn mạch và nhiệt độ
• Cài đặt thông số: Qua ứng dụng điện thoại
• Cổng giao tiếp RS485/CAN: Tùy chọn theo phiên bản
• Ứng dụng: Bộ pin xe điện, pin lithium và hệ thống lưu trữ năng lượng.

Công nghệ cân bằng chủ động 0.6A có tác dụng gì?

Trong các bộ pin lithium có nhiều cell nối tiếp, sự khác biệt về dung lượng, điện trở trong và mức độ lão hóa có thể khiến điện áp giữa các cell bị chênh lệch sau một thời gian sử dụng.

Khi một cell đạt ngưỡng điện áp cao hoặc thấp trước các cell còn lại, mạch BMS có thể phải ngắt quá trình sạc hoặc xả để bảo vệ bộ pin.

Mạch JK BMS cân bằng chủ động 0.6A sử dụng công nghệ chuyển năng lượng giữa các cell để hỗ trợ cân bằng điện áp, mang lại những lợi ích như:

• Giảm chênh lệch điện áp giữa các cell pin.
• Giúp các cell hoạt động đồng đều hơn.
• Hạn chế tình trạng ngắt sạc hoặc ngắt xả sớm do một cell lệch áp.
• Hỗ trợ khai thác dung lượng bộ pin hiệu quả hơn.
• Giảm năng lượng tiêu tán dưới dạng nhiệt so với cân bằng thụ động.
• Góp phần duy trì hiệu suất và tuổi thọ bộ pin.
• Thuận tiện hơn trong quá trình theo dõi và bảo trì hệ thống pin.

Lưu ý: Dòng cân bằng 0.6A là mức tối đa theo thiết kế, không phải dòng cân bằng cố định trong mọi điều kiện. Cân bằng chủ động không thể phục hồi các cell pin đã chai hoặc hư hỏng.

Mạch JK BMS 80A phù hợp với những hệ pin nào?

Mạch hỗ trợ nhiều cấu hình pin LiFePO4 như:

• 8S: Bộ pin LiFePO4 25.6V.
• 12S: Bộ pin LiFePO4 38.4V.
• 16S: Bộ pin LiFePO4 51.2V.
• 20S: Bộ pin LiFePO4 64V.
• 22S: Bộ pin LiFePO4 70.4V.
• 24S: Bộ pin LiFePO4 76.8V.

Ngoài ra, mạch có thể sử dụng cho các cấu hình pin Lithium-ion và LTO nằm trong phạm vi cho phép của model, sau khi thiết lập đúng thông số bảo vệ.

Ứng dụng của mạch JK BMS 8S–24S 80A

Mạch JK BMS 80A được ứng dụng trong nhiều hệ thống:

• Bộ pin xe đạp điện, xe máy điện có dòng tải phù hợp.
• Bộ pin LiFePO4 24V, 48V, 60V và 72V theo cấu hình tương ứng.
• Hệ thống lưu trữ năng lượng mặt trời.
• Bộ pin lithium đóng theo yêu cầu.
• Bộ pin dự phòng cho thiết bị điện và hệ thống điện.
• Thiết bị điện, máy móc sử dụng bộ pin lithium.
• Nâng cấp bộ pin từ BMS thông thường lên JK BMS thông minh có cân bằng chủ động.

Lưu ý khi lắp đặt và sử dụng mạch JK BMS 80A

• Xác định chính xác loại pin và số cell nối tiếp trước khi lắp đặt.
• Đảm bảo dòng sạc xả liên tục không vượt quá giới hạn của mạch và cell pin.
• Đấu dây cân bằng đúng thứ tự theo sơ đồ của nhà sản xuất.
• Cài đặt đúng điện áp quá sạc, quá xả, ngưỡng dòng điện và nhiệt độ theo loại pin.
• Kiểm tra điện áp từng cell và điện áp tổng trước khi đấu nối.
• Không sử dụng mức dòng cực đại 150A như dòng hoạt động liên tục.
• Lựa chọn dây dẫn, cầu chì, đầu nối và hệ thống tản nhiệt phù hợp.
• Đặt mạch tại vị trí khô ráo, thông thoáng, tránh nước và nguồn nhiệt cao.
• Nên để kỹ thuật viên có kinh nghiệm thực hiện đấu nối và cài đặt mạch.
