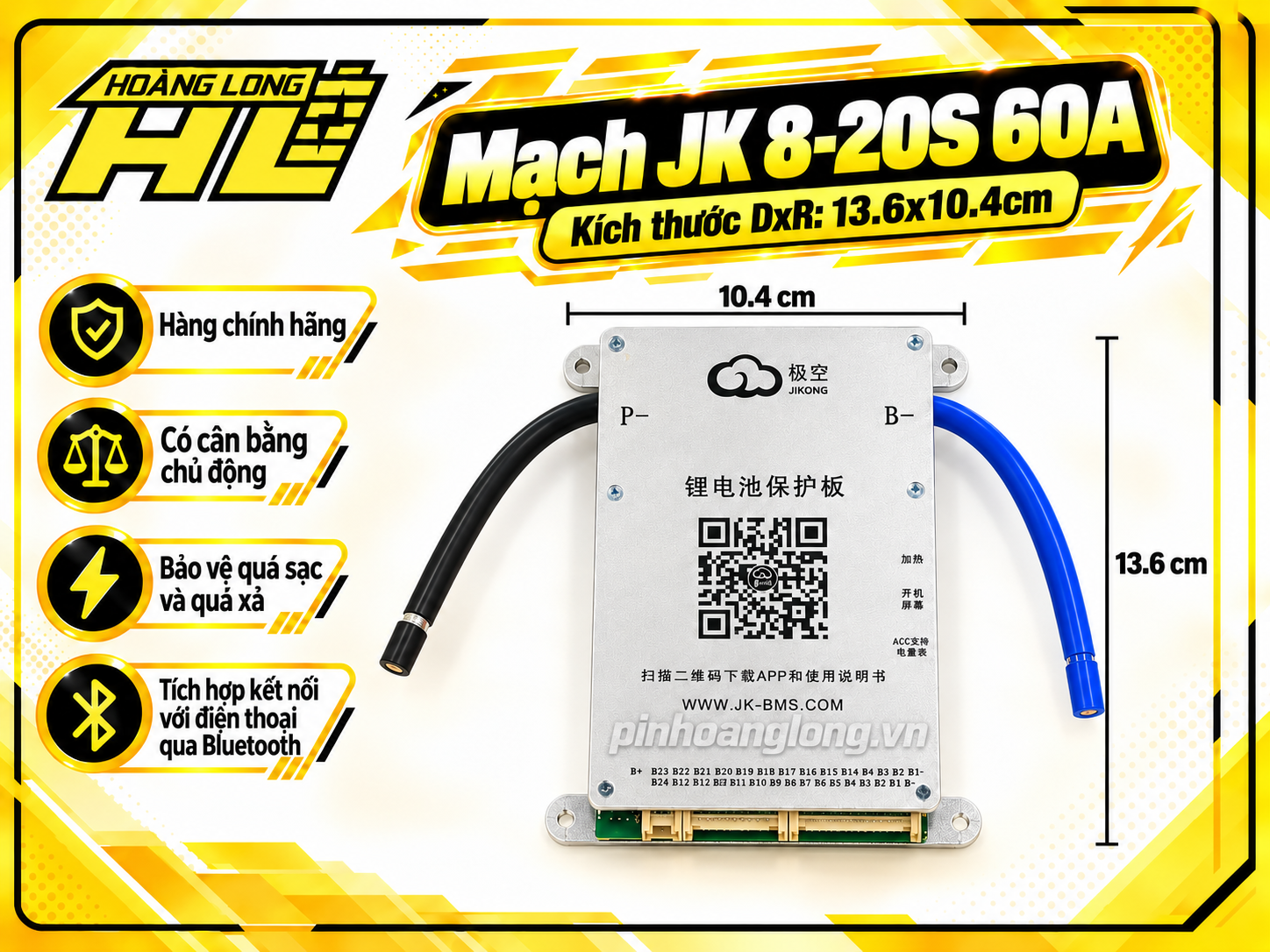

Mạch JK BMS 8S–20S 60A Cân Bằng Chủ Động 0.6A – Bluetooth Thông Minh

Mạch JK BMS 8S–20S 60A Cân Bằng Chủ Động 0.6A – Bảo Vệ Pin Lithium Thông Minh

Mạch JK BMS 8S–20S 60A cân bằng chủ động 0.6A là thiết bị quản lý và bảo vệ pin lithium thông minh thuộc dòng JK BMS (Jikong), được thiết kế dành cho các bộ pin lithium sử dụng nhiều cell nối tiếp.

Mạch hỗ trợ pin LiFePO4 từ 8S đến 20S, Lithium-ion từ 7S đến 20S và LTO từ 14S đến 20S. Với dòng sạc xả liên tục 60A cùng công nghệ cân bằng chủ động Active Balance 0.6A, sản phẩm đáp ứng nhu cầu sử dụng trên xe điện, hệ thống lưu trữ năng lượng và các bộ pin lithium có cấu hình phù hợp.

Điểm nổi bật của mạch JK BMS 60A là khả năng theo dõi điện áp từng cell, giám sát dòng điện, nhiệt độ và tùy chỉnh các thông số bảo vệ thông qua kết nối Bluetooth với điện thoại.

Ưu điểm nổi bật của mạch JK BMS 8S–20S 60A

✅ Cân bằng chủ động 0.6A – Active Balance: Công nghệ cân bằng chủ động giúp chuyển năng lượng giữa các cell có điện áp chênh lệch, hỗ trợ giảm tình trạng lệch áp, hạn chế năng lượng tiêu tán dưới dạng nhiệt so với cân bằng thụ động.

✅ Dòng sạc xả liên tục 60A: Phù hợp với các hệ thống pin có dòng hoạt động trong giới hạn cho phép, đáp ứng nhu cầu sử dụng trên xe điện, thiết bị điện và hệ thống lưu trữ năng lượng.

✅ Hỗ trợ nhiều cấu hình pin: Tương thích với pin LiFePO4 8S–20S, giúp người dùng linh hoạt lựa chọn cấu hình phù hợp cho từng ứng dụng.

✅ Kết nối Bluetooth thông minh: Theo dõi điện áp tổng, điện áp từng cell, dòng sạc xả, nhiệt độ và trạng thái hoạt động của bộ pin qua ứng dụng JK BMS.

✅ Tùy chỉnh thông số bảo vệ: Cho phép thiết lập ngưỡng bảo vệ quá áp, thấp áp, quá dòng và nhiệt độ theo đặc tính từng loại pin.

✅ Bảo vệ pin toàn diện: Hỗ trợ bảo vệ quá sạc, quá xả, quá dòng, ngắn mạch và nhiệt độ bất thường, góp phần nâng cao độ an toàn khi sử dụng.

✅ Ứng dụng linh hoạt: Phù hợp với bộ pin xe điện, hệ thống điện mặt trời, bộ pin lưu trữ năng lượng và các bộ pin lithium đóng theo yêu cầu.

Thông số kỹ thuật mạch JK BMS 8S–20S 60A

• Tên sản phẩm: Mạch JK BMS 8S–20S 60A Cân Bằng Chủ Động 0.6A
• Thương hiệu: JK BMS – Jikong
• Model tham chiếu: JK-BD6A20S6P
• Cấu hình LiFePO4: 8S–20S
• Cấu hình Lithium-ion: 7S–20S
• Cấu hình LTO: 14S–20S
• Dòng xả liên tục: 60A
• Dòng sạc liên tục tối đa: 60A
• Dòng xả cực đại: 100A (không phải dòng liên tục)
• Dòng cân bằng chủ động: 0.6A
• Công nghệ cân bằng: Active Balance – Cân bằng chủ động
• Điện trở mạch chính: Khoảng 1.53mΩ
• Kết nối: Bluetooth
• Ứng dụng quản lý: JK BMS trên Android và iOS
• Theo dõi điện áp: Điện áp tổng và điện áp từng cell
• Giám sát nhiệt độ: Hỗ trợ 3 cảm biến nhiệt độ
• Chức năng bảo vệ: Quá sạc, quá xả, quá dòng, ngắn mạch và nhiệt độ
• Cài đặt thông số: Qua ứng dụng điện thoại
• Cổng RS485/CAN: Tùy chọn theo phiên bản
• Cổng sạc và xả: Chung cổng
• Ứng dụng: Bộ pin xe điện, pin lithium và hệ thống lưu trữ năng lượng.

Công nghệ cân bằng chủ động 0.6A có tác dụng gì?

Trong một bộ pin lithium sử dụng nhiều cell nối tiếp, sự khác biệt về dung lượng, điện trở trong và mức độ lão hóa có thể khiến điện áp giữa các cell không đồng đều sau thời gian sử dụng.

Khi một cell đạt ngưỡng điện áp cao hoặc thấp trước các cell còn lại, mạch BMS có thể phải ngắt quá trình sạc hoặc xả để bảo vệ bộ pin.

Mạch JK BMS cân bằng chủ động 0.6A sử dụng cơ chế chuyển năng lượng giữa các cell có điện áp chênh lệch, giúp:

• Giảm chênh lệch điện áp giữa các cell pin.
• Hỗ trợ các cell hoạt động đồng đều hơn.
• Hạn chế tình trạng ngắt sạc hoặc ngắt xả sớm do một cell lệch áp.
• Hỗ trợ khai thác dung lượng bộ pin hiệu quả hơn.
• Giảm năng lượng tiêu tán dưới dạng nhiệt so với cân bằng thụ động.
• Góp phần duy trì hiệu suất và tuổi thọ bộ pin.
• Thuận tiện trong quá trình kiểm tra, theo dõi và bảo trì hệ thống pin.

Lưu ý: Dòng cân bằng 0.6A là giá trị tối đa theo thiết kế, không phải dòng cân bằng cố định trong mọi điều kiện. Cân bằng chủ động không thể phục hồi cell pin đã chai hoặc hư hỏng.

Mạch JK BMS 8S–20S 60A phù hợp với những hệ pin nào?

Mạch hỗ trợ nhiều cấu hình pin LiFePO4 phổ biến:

• 8S: Bộ pin LiFePO4 25.6V.
• 12S: Bộ pin LiFePO4 38.4V.
• 16S: Bộ pin LiFePO4 51.2V.
• 18S: Bộ pin LiFePO4 57.6V.
• 20S: Bộ pin LiFePO4 64V.

Ngoài ra, mạch có thể sử dụng cho bộ pin Lithium-ion và LTO trong phạm vi cấu hình hỗ trợ, sau khi cài đặt đúng thông số bảo vệ.

Ứng dụng của mạch JK BMS 8S–20S 60A

Mạch JK BMS 60A được ứng dụng trong nhiều hệ thống như:

• Bộ pin xe đạp điện, xe máy điện có dòng tải phù hợp.
• Bộ pin LiFePO4 24V, 48V và 60V theo cấu hình tương ứng.
• Hệ thống lưu trữ năng lượng mặt trời sử dụng pin LiFePO4.
• Bộ pin lithium đóng theo yêu cầu.
• Bộ pin dự phòng cho thiết bị điện và hệ thống điện.
• Thiết bị điện, máy móc sử dụng bộ pin lithium.
• Nâng cấp hệ thống từ mạch bảo vệ thông thường lên JK BMS thông minh có cân bằng chủ động.

Lưu ý khi lắp đặt và sử dụng mạch JK BMS 60A

• Xác định chính xác loại pin và số cell nối tiếp trước khi lắp đặt.
• Đảm bảo dòng sạc xả liên tục không vượt quá giới hạn của mạch và cell pin.
• Đấu dây cân bằng đúng thứ tự theo sơ đồ của nhà sản xuất.
• Cài đặt đúng điện áp quá sạc, quá xả, dòng điện và nhiệt độ theo loại pin.
• Kiểm tra điện áp từng cell và điện áp tổng trước khi đấu nối.
• Không sử dụng dòng xả cực đại 100A như dòng hoạt động liên tục.
• Lựa chọn dây dẫn, cầu chì và đầu nối phù hợp với dòng điện sử dụng.
• Đặt mạch tại vị trí khô ráo, thông thoáng, tránh nước và nguồn nhiệt cao.
• Nên để kỹ thuật viên có kinh nghiệm thực hiện lắp đặt và cài đặt mạch.
