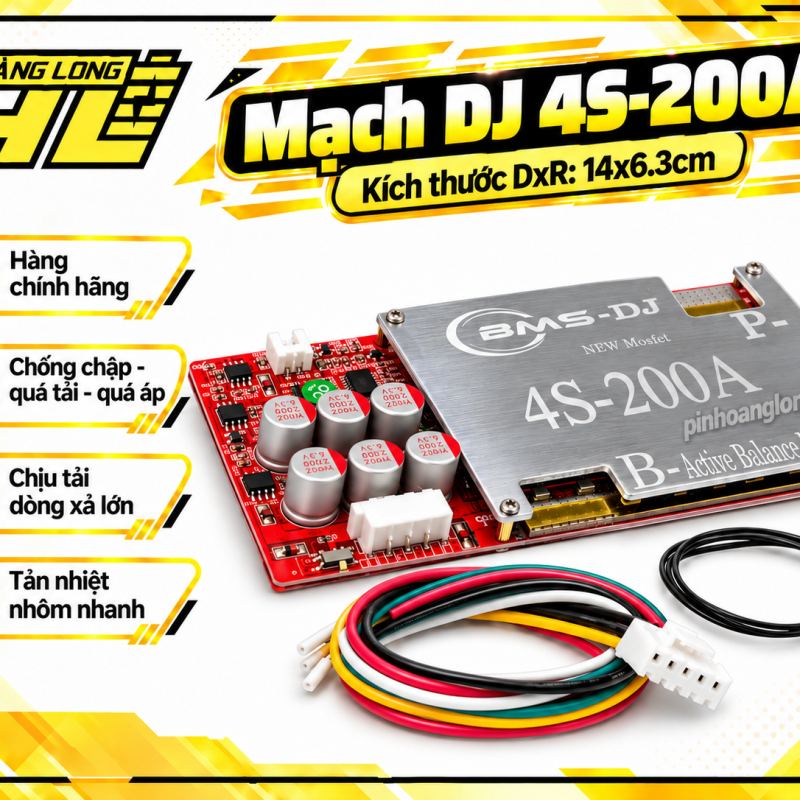

Mạch DJ 4S 200A – Mạch BMS Bảo Vệ Pin Lithium Dòng Xả Lớn

Mạch DJ 4S 200A được thiết kế dành cho bộ pin Lithium cấu hình 4S, giúp quản lý quá trình sạc và xả pin an toàn, ổn định hơn. Mạch hỗ trợ bảo vệ bộ pin trước các tình trạng thường gặp như quá dòng, quá tải, quá áp, thấp áp và ngắn mạch.

Với khả năng chịu dòng xả liên tục khoảng 60-80A, mạch phù hợp cho các hệ thống cần dòng lớn như bộ pin xe điện, thiết bị công suất cao, bộ lưu trữ năng lượng và các bộ pin DIY dung lượng lớn.

Thiết kế mạch sử dụng bề mặt dẫn điện lớn kết hợp kết cấu tản nhiệt giúp hạn chế nhiệt độ tăng cao khi tải lớn. Ngoài chức năng bảo vệ, mạch còn có kết nối dây cân bằng cell giúp hỗ trợ duy trì độ ổn định giữa các cell trong bộ pin.

Ưu điểm nổi bật

• Hỗ trợ bộ pin 4S
• Dòng xả liên tục lên đến khoảng 60-80A
• Khả năng chịu tải và dòng xả lớn
• Bảo vệ quá dòng, quá tải, quá áp
• Bảo vệ thấp áp và ngắn mạch
• Hỗ trợ dây cân bằng các cell pin
• Tản nhiệt nhanh, phù hợp sử dụng công suất cao
• Thiết kế chắc chắn, dễ lắp đặt
• Phù hợp cho bộ pin Lithium 12V cấu hình 4S

Thông số kỹ thuật tham khảo

Tên sản phẩm: Mạch DJ 4S 200A
Loại mạch: BMS quản lý và bảo vệ pin
Số cell: 4S
Điện áp danh định: Khoảng 12V
Điện áp ngắt sạc: Khoảng 14.6V
Điện áp ngừng xả: Khoảng 8.6V
Dòng xả liên tục: Khoảng 60-80A
Dòng xả tối đa: Tùy điều kiện sử dụng và khả năng tản nhiệt
Kích thước: Khoảng 14 × 6.3 cm
Chức năng: Bảo vệ sạc/xả, quá dòng, quá áp, thấp áp, ngắn mạch và cân bằng cell

Ứng dụng

Mạch DJ 4S 200A phù hợp sử dụng cho:

• Bộ pin Lithium 4S
• Bộ pin 12V công suất lớn
• Bộ lưu trữ năng lượng
• Thiết bị inverter
• Thiết bị cần dòng xả cao
• Bộ pin DIY
• Sửa chữa và nâng cấp bộ pin

Lưu ý khi sử dụng

Cần đấu đúng thứ tự dây cân bằng và đúng cực B-, P-, dây cell theo sơ đồ của nhà sản xuất. Khi sử dụng với dòng tải lớn, nên đảm bảo dây dẫn, đầu cos, thanh đồng và hệ thống tản nhiệt có khả năng chịu dòng phù hợp.

Thông số dòng tối đa thực tế còn phụ thuộc vào điều kiện tản nhiệt, chất lượng cell, dây dẫn và thời gian tải. Không nên chỉ dựa vào thông số dòng cực đại khi thiết kế bộ pin.
