📌 Hướng Dẫn Đi Mạch BMS 4S 200A Pin 3.2V – An Toàn Cho Hệ Thống Pin LiFePO4

Trong các bộ pin Lithium, đặc biệt là pin LiFePO4 3.2V, việc lắp đặt và bảo vệ pin bằng mạch BMS (Battery Management System) là vô cùng quan trọng. Với dòng tải lớn, sử dụng mạch BMS 4S 200A là giải pháp tối ưu giúp pin hoạt động ổn định, bền bỉ và an toàn cho các ứng dụng năng lượng.

🔋 Ưu điểm nổi bật của mạch BMS 4S 200A

🛡️ Bảo vệ toàn diện

• Chống quá sạc, quá xả, ngắn mạch, quá dòng.
• Đảm bảo pin không bị hư hỏng khi hoạt động ở tải nặng.

🔧 Tích hợp cân bằng cell (Balance)

• Cân bằng điện áp từng cell pin LiFePO4.
• Giúp bộ pin luôn ổn định, kéo dài tuổi thọ.

🌍 Ứng dụng đa dạng

⚙️ Hướng dẫn đi mạch BMS 4S 150A pin 3.2V

Mỗi cell pin LiFePO4 3.2V có điện áp tăng dần theo thứ tự:

• B- = 0V (âm tổng)
• B1 ≈ 3.2V
• B2 ≈ 6.4V
• B3 ≈ 9.6V
• B4 ≈ 12.8V (dương tổng)

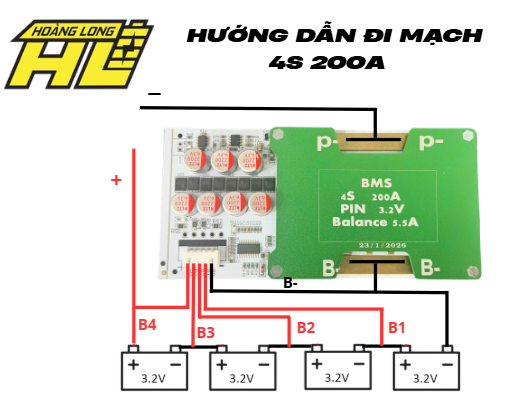

👉 Cách đi dây như sau:

• B-: Nối vào cực âm cell thứ nhất (B0).
• B1: Nối vào điểm dương của cell 1 (~3.2V).
• B2: Nối vào điểm dương của cell 2 (~6.4V).
• B3: Nối vào điểm dương của cell 3 (~9.6V).
• B4: Nối vào điểm dương cuối của cell 4 (~12.8V).
• P-: Xuất ra tải.
• Dương tải: Lấy trực tiếp từ cực dương tổng pin (B4).

•

⚠️ Lưu ý: Phải đi dây theo đúng thứ tự B0 → B1 → B2 → B3 → B4 để tránh cháy mạch.
