Biểu Đồ Điện Áp Pin Lithium 3,7V Theo SOC – Hệ 3S, 5S, 10S, 13S, 15S, 19S, 22S

Biểu tượng ứng dụng pin Lithium 3,7V theo dung lượng SOC

Pin Lithium-ion 3,7V được sử dụng phổ biến trong nhiều bộ pin dành cho thiết bị điện tử, xe điện, xe máy, dụng cụ cầm tay và các hệ thống lưu trữ năng lượng. Theo số lượng ô cần kết nối tiếp theo, bộ pin có thể được cấu hình thành các hệ 3S, 5S, 10S, 13S, 15S, 19S và 22S , với các chức năng ứng dụng khác nhau.

Để anh em thợ pin và người đóng pin dễ dàng kiểm tra trạng thái bộ pin, Pin Hoàng Long tổng hợp bộ đồ điện áp pin 3,7V theo trạng thái dung lượng SOC (State of Charge) . Qua đó, anh em có thể tham khảo ứng dụng nhanh chóng tương ứng với năng lượng còn lại, điện áp định nghĩa và điện áp đầy đủ của từng hệ thống pin.

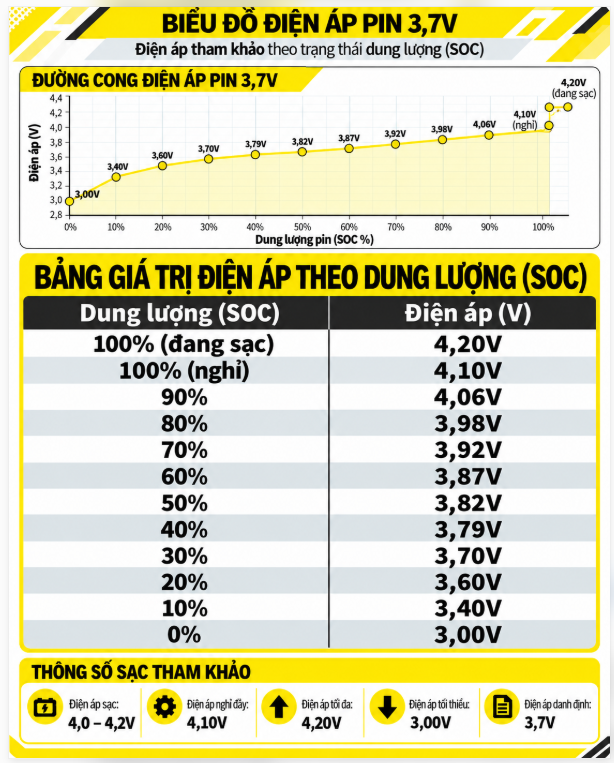

      Bảng điện áp pin Lithium 3,7V theo dung lượng SOC


Pin Lithium-ion 3,7V là loại cell lithium được sử dụng rất phổ biến trong pin xe điện, dụng cụ cầm tay, thiết bị điện tử, pin dự phòng và nhiều bộ pin ghép nối tiếp khác. Một trong những cách đơn giản để kiểm tra nhanh tình trạng pin là đo điện áp mạch hở và đối chiếu với biểu đồ điện áp pin 3,7V theo dung lượng SOC.

Biểu đồ dưới đây do Pin Hoàng Long tổng hợp nhằm giúp anh em thợ pin và người sử dụng dễ tham khảo mức điện áp tương ứng với dung lượng còn lại của cell pin Li-ion 3,7V.

Pin 3,7V sạc đầy bao nhiêu Volt?

Đối với cell Lithium-ion 3,7V thông dụng, mức điện áp thường gặp là:

• Điện áp danh định: 3,7V
• Điện áp sạc tối đa: 4,20V
• Điện áp khi gần đầy và đã nghỉ: khoảng 4,0–4,1V
• Vùng điện áp trung bình: khoảng 3,7–3,9V
• Dung lượng thấp: khoảng 3,4–3,5V
• Gần cạn: khoảng 3,0V

Cần lưu ý rằng 3,7V là điện áp danh định, không có nghĩa cell ở 3,7V luôn còn chính xác một tỷ lệ dung lượng cố định.

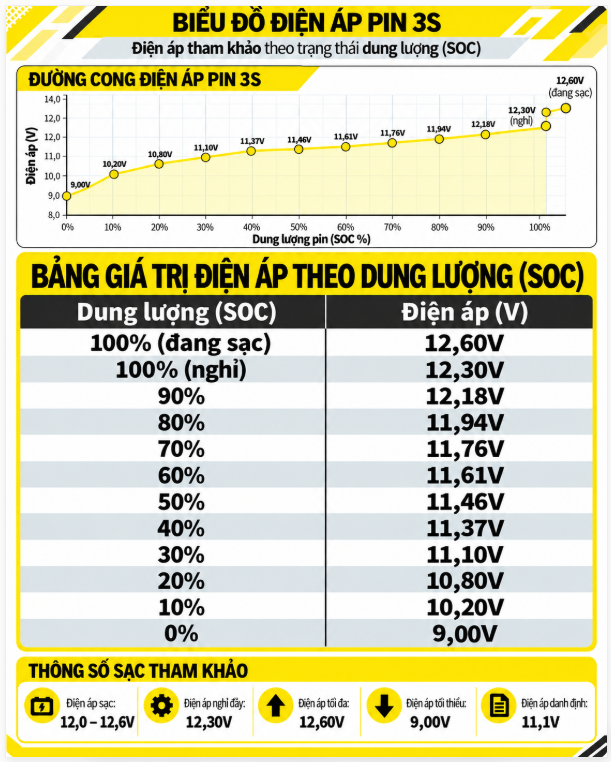

      Biểu đồ điện áp pin 3S theo dung lượng SOC

Pin 3S là bộ pin được ghép từ 3 cell Lithium-ion 3,7V mắc nối tiếp. Vì mắc nối tiếp nên điện áp của các cell sẽ cộng lại với nhau, trong khi dung lượng Ah của bộ pin vẫn phụ thuộc vào cấu hình song song.

Cách đọc biểu đồ 3S

Ví dụ, nếu đo điện áp toàn bộ bộ pin sau khi để nghỉ:

• Khoảng 12,2V → pin đang ở vùng dung lượng cao
• Khoảng 11,8V → còn khoảng 70%
• Khoảng 11,5V → còn khoảng 50%
• Khoảng 11,1V → còn khoảng 30%
• Khoảng 10,2V → dung lượng đã thấp

• Khoảng 9,0V → pin gần cạn, nên sạc lại

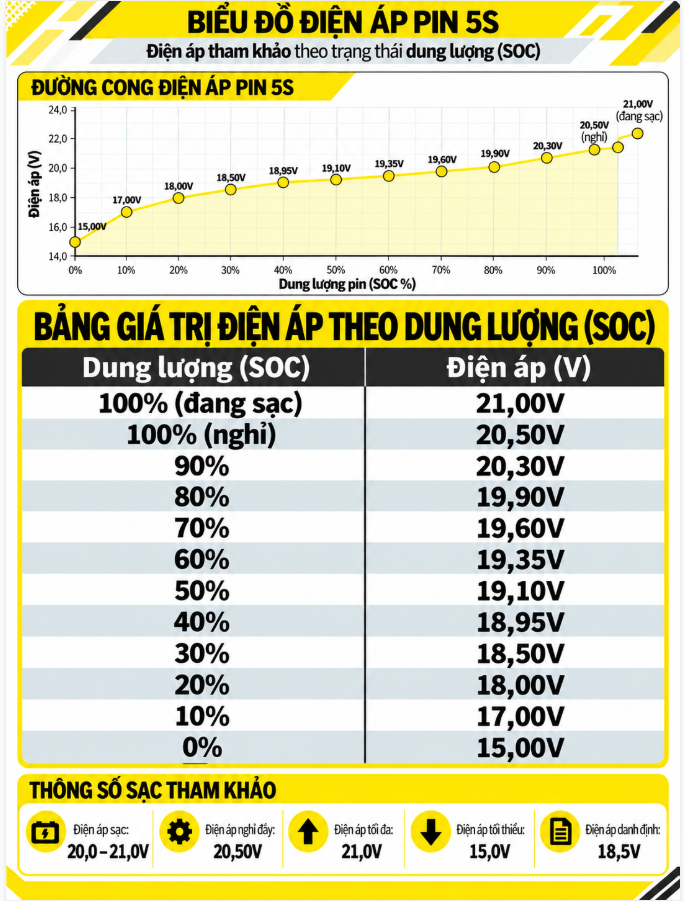

  Biểu đồ điện áp pin 5S theo dung lượng SOC



  Pin 5S là bộ pin được ghép từ 5 cell Lithium-ion 3,7V mắc nối tiếp. Khi mắc nối tiếp, điện áp sẽ cộng dồn, còn dung lượng Ah vẫn phụ thuộc vào số cell mắc song song.

  Cách đọc biểu đồ 5S

• Ví dụ khi đo điện áp toàn bộ bộ pin sau khi để nghỉ:
• 20,3V → pin đang ở vùng khoảng 90%
• 19,6V → còn khoảng 70%
• 19,1V → còn khoảng 50%
• 18,5V → còn khoảng 30%
• 17,0V → pin đã ở vùng thấp
• 15,0V → pin gần cạn, nên sạc lại

• Các mức trên chỉ mang tính tham khảo để ước lượng nhanh dung lượng còn lại của bộ pin.

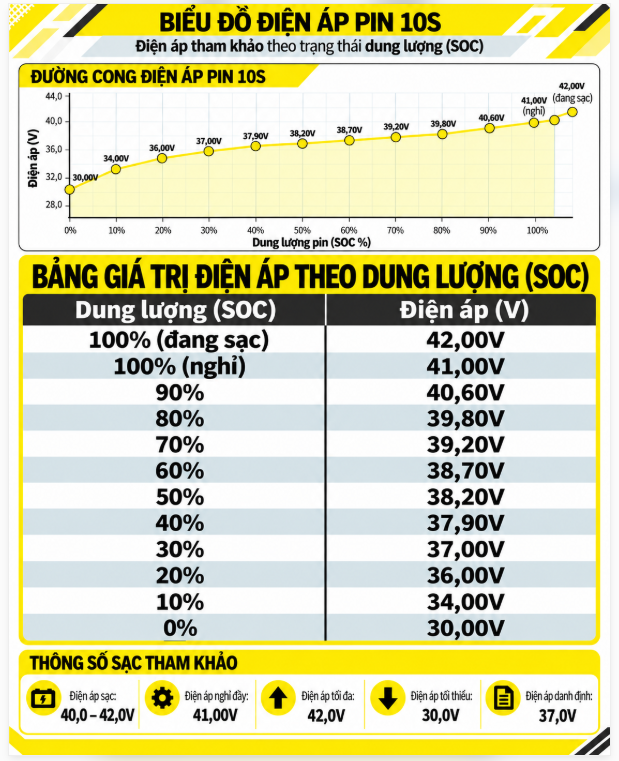

  Biểu đồ điện áp pin 10S theo dung lượng SOC



  Pin 10S là bộ pin được ghép từ 10 cell Lithium-ion 3,7V mắc nối tiếp. Khi mắc nối tiếp, điện áp của từng cell sẽ cộng lại, còn dung lượng Ah của cả bộ pin sẽ phụ thuộc vào số cell mắc song song.

  Cách đọc biểu đồ 10S

• Ví dụ, khi đo điện áp toàn pack sau khi để pin nghỉ:
• 41,0V → pin đang ở trạng thái đầy
• 40,6V → còn khoảng 90%
• 39,2V → còn khoảng 70%
• 38,2V → còn khoảng 50%
• 37,0V → còn khoảng 30%
• 34,0V → pin đã ở vùng thấp
• 30,0V → pin gần cạn, nên sạc lại

• Các mức trên chỉ mang tính tham khảo nhanh, không phải con số tuyệt đối trong mọi trường hợp.

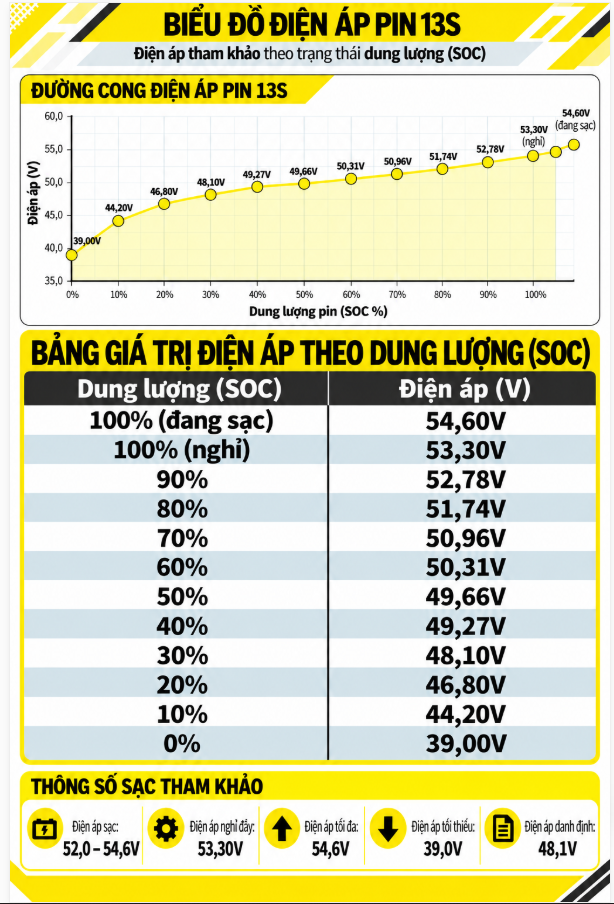

  Biểu đồ điện áp pin 13S theo dung lượng SOC



  Pin 13S là bộ pin được ghép từ 13 cell Lithium-ion 3,7V mắc nối tiếp. Khi các cell mắc nối tiếp, điện áp toàn bộ pack sẽ bằng tổng điện áp của 13 cell, còn dung lượng Ah của bộ pin vẫn phụ thuộc vào số cell mắc song song.

  Cách đọc biểu đồ 13S

• Ví dụ khi đo điện áp toàn bộ pack sau khi để pin nghỉ:
• 53,3V → pin đang ở trạng thái đầy
• 52,78V → còn khoảng 90%
• 50,96V → còn khoảng 70%
• 49,66V → còn khoảng 50%
• 48,10V → còn khoảng 30%
• 44,20V → pin đã ở vùng thấp
• 39,0V → pin gần cạn, nên sạc lại

• Các mức trên chỉ mang tính tham khảo nhanh, không phải con số tuyệt đối trong mọi trường hợp.

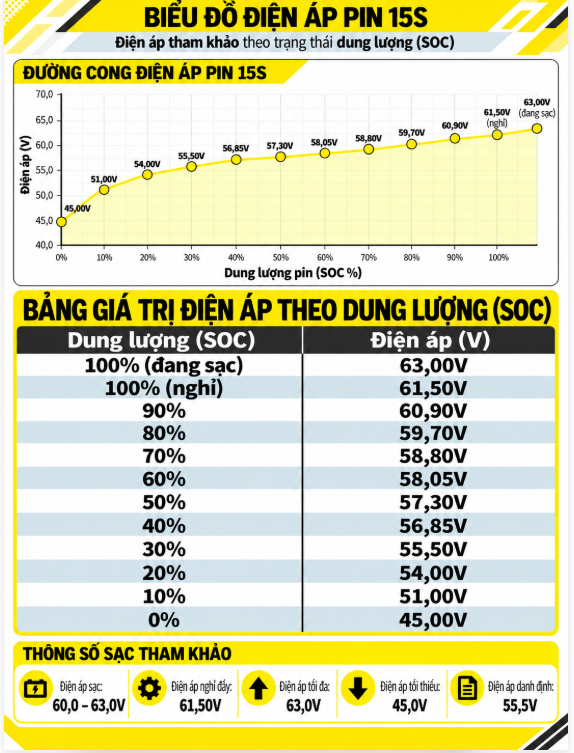

  Biểu đồ điện áp pin 15S theo dung lượng SOC



  Pin 15S là bộ pin được ghép từ 15 cell Lithium-ion 3,7V mắc nối tiếp. Khi mắc nối tiếp, điện áp của toàn bộ pack sẽ bằng tổng điện áp của 15 cell, còn dung lượng Ah của bộ pin sẽ phụ thuộc vào số cell mắc song song.

  Cách đọc biểu đồ 15S

• Ví dụ khi đo điện áp toàn bộ pack sau khi để pin nghỉ:
• 61,5V → pin đang ở trạng thái đầy
• 60,9V → còn khoảng 90%
• 58,8V → còn khoảng 70%
• 57,3V → còn khoảng 50%
• 55,5V → còn khoảng 30%
• 51,0V → pin đã ở vùng thấp
• 45,0V → pin gần cạn, nên sạc lại

• Các mức trên chỉ mang tính tham khảo nhanh, không phải con số tuyệt đối trong mọi trường hợp.

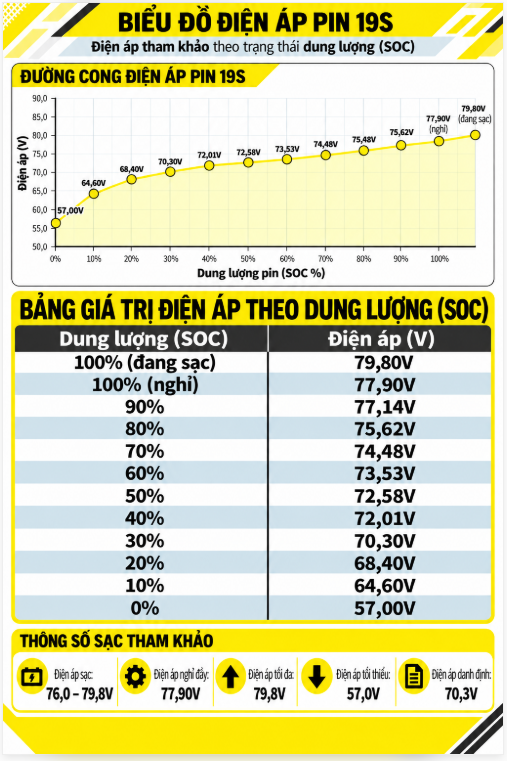

  Biểu đồ điện áp pin 19S theo dung lượng SOC



  Pin 19S là bộ pin được ghép từ 19 cell Lithium-ion 3,7V mắc nối tiếp. Khi mắc nối tiếp, điện áp của các cell sẽ cộng lại, còn dung lượng Ah của bộ pin vẫn phụ thuộc vào số cell mắc song song.

  Cách đọc biểu đồ 19S

• Ví dụ khi đo điện áp toàn bộ pack sau khi để pin nghỉ:
• 77,9V → pin đang ở trạng thái đầy
• 77,14V → còn khoảng 90%
• 74,48V → còn khoảng 70%
• 72,58V → còn khoảng 50%
• 70,3V → còn khoảng 30%
• 64,6V → pin đã ở vùng thấp
• 57,0V → pin gần cạn, nên sạc lại

• Các mức trên chỉ mang tính tham khảo nhanh, không phải con số tuyệt đối trong mọi tình huống.


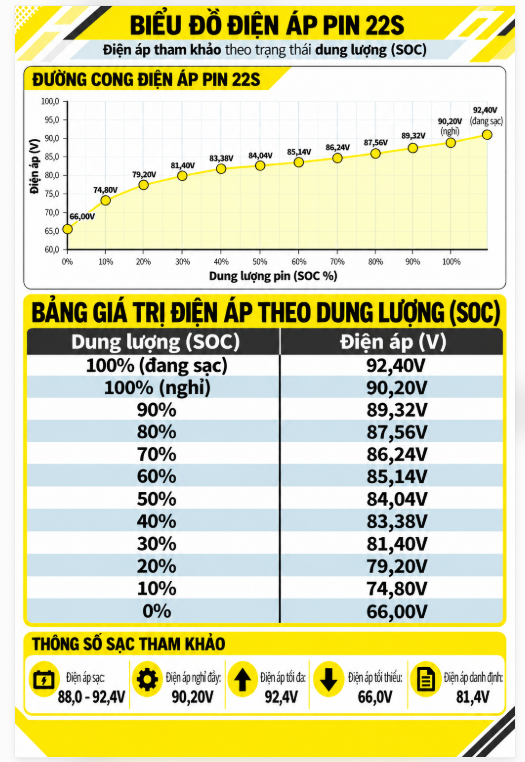

  Biểu đồ điện áp pin 19S theo dung lượng SOC



  Pin 22S là bộ pin được ghép từ 22 cell Lithium-ion 3,7V mắc nối tiếp. Khi mắc nối tiếp, điện áp của từng cell sẽ cộng lại, còn dung lượng Ah của bộ pin phụ thuộc vào số cell mắc song song.

  Cách đọc biểu đồ 22S

• Ví dụ, sau khi ngắt tải và để bộ pin nghỉ:
• 90,2V → pin đang ở vùng đầy
• 89,32V → khoảng 90%
• 86,24V → khoảng 70%
• 84,04V → khoảng 50%
• 81,4V → khoảng 30%
• 74,8V → pin đã ở vùng dung lượng thấp
• 66,0V → pin gần cạn, nên sạc lại
• Các con số trên chỉ nên dùng để ước lượng nhanh SOC, không phải giá trị tuyệt đối trong mọi điều kiện.

  Cách đo điện áp pin Li-ion 3,7V theo từng hệ

• 1. Cần chuẩn bị gì?

• Anh em cần:

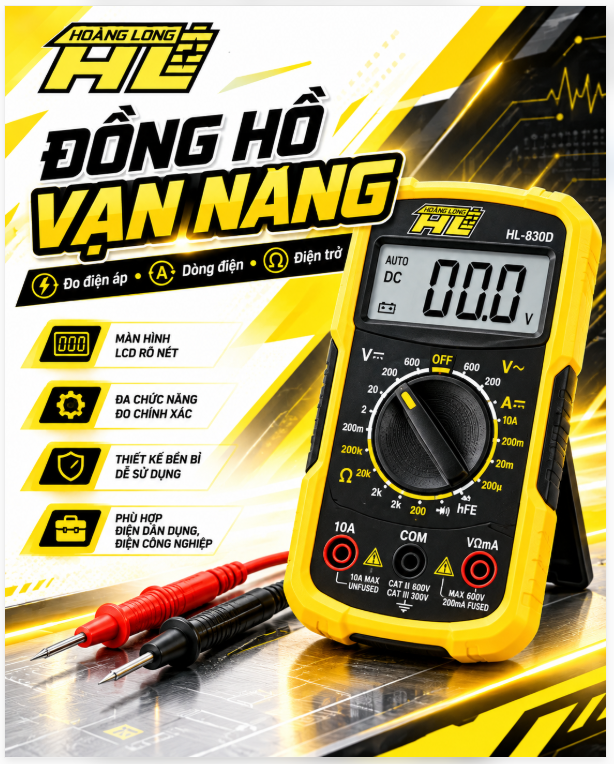

• Đồng hồ vạn năng
• Que đo đỏ và que đo đen
• Bộ pin cần kiểm tra
• Găng tay cách điện nếu đo các hệ điện áp cao
• Nên dùng đồng hồ có khả năng đo DC ít nhất 100V nếu cần kiểm tra hệ 19S hoặc 22S.


• 2. Trước khi đo phải làm gì?

• Để số đo dễ đối chiếu với biểu đồ SOC hơn:
• Rút bộ sạc
• Ngắt tải
• Để pin nghỉ khoảng 15–30 phút
• Sau đó mới đo điện áp
• Không nên vừa sạc xong hoặc đang kéo tải mà lấy số điện áp đó để so trực tiếp với bảng SOC, vì kết quả có thể lệch.

  3. Chỉnh đồng hồ như thế nào?
• Chuyển đồng hồ sang chế độ:
• V⎓ / DCV / điện áp một chiều

• Nếu đồng hồ không tự động chọn thang, phải chọn thang cao hơn điện áp tối đa của bộ pin.
